Описание

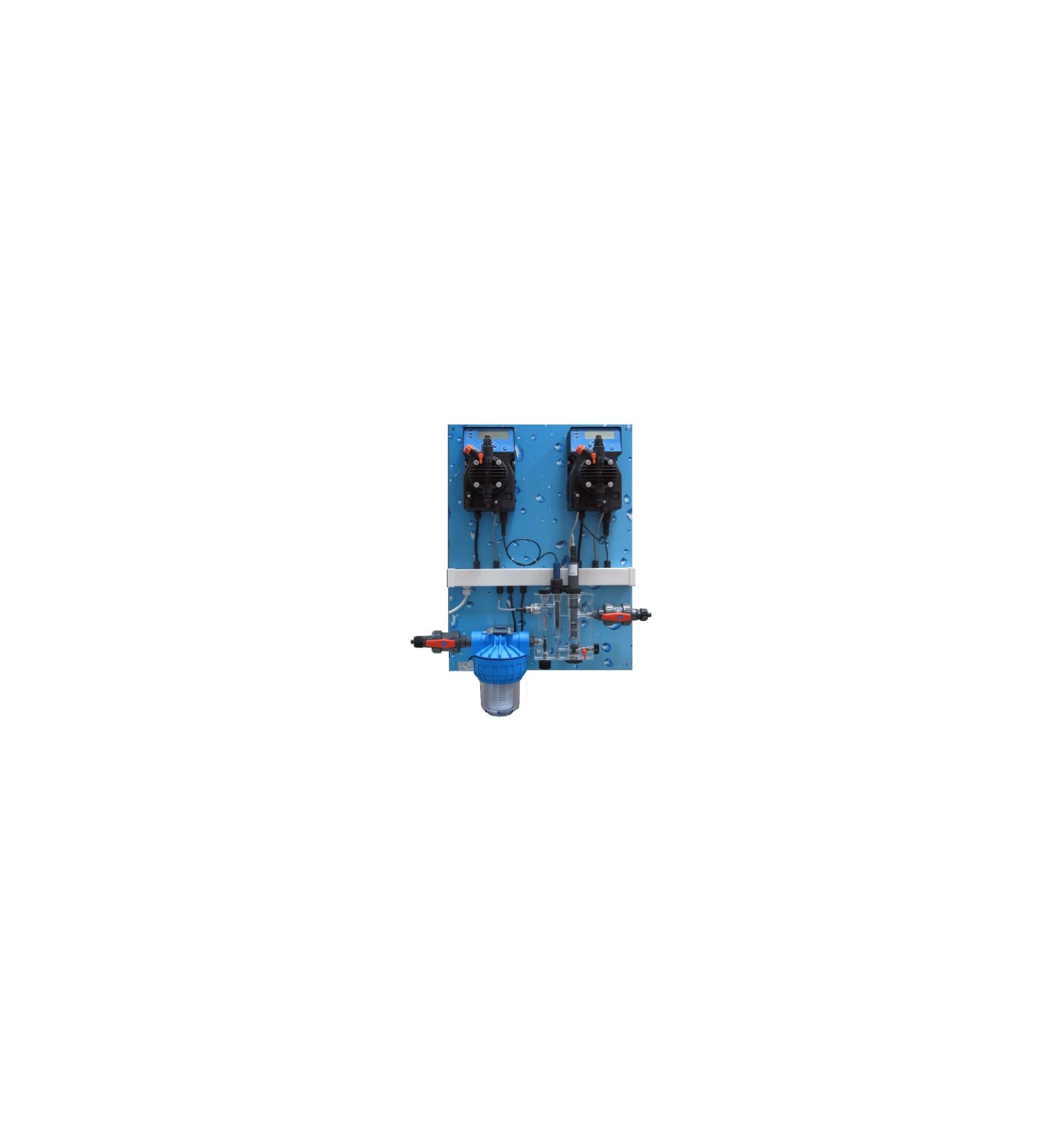

POOL GUARD 3 PH/CL Panel (SCL) 0-2 ppm
Производитель: Etatron, Италия
Модель/Артикул: Pool Guard 3 PH/Cl (SONDA CL) / QPA6Q10327ER
Автоматическая станция обработки воды Etatron Pool Guard 3 PH/Cl (SCL) – предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 500 м3. Полный комплект готовый к пуску.
Автоматическая станция обработки воды Etatron Pool Guard 3 PH/Cl (SCL) – осуществляет водоподготовку бассейна путем: измерения и регулирования показателя свободного хлора (органический и неорганический хлор) – дозирование хлора, измерения и регулирования показателя водородного показателя (pH), измерение потока воды для отключения выходов в случае отсутствия потока. Измерение хлора происходит с помощью потенциостатического зонда (датчика) FOC/FIC. Датчик температуры встроенный в потенциостатический зонд хлора, позволяет автоматически учитывать температурную компенсацию.
Станция оборудована двумя взаимосвязанными мембранными насосами (Etatron DLX PH-RX-CL/MB 5-7 230V) со встроенными контроллерами рН/Rx/Cl. Насосы оборудованы графическим TFT-дисплеем с 3-я светодиодами (электропитание, частота импульсов, сигнализация датчика уровня или аварии) и энергонезависимой памятью, встроен контроль уровня и потока реагента. Ввод данных и управление осуществляется при помощи 5-и кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в проточную ячейку PH-CL (FS).
1. Кнопка ввода «ОК»
2. Кнопка увеличения значения
3. Кнопка выбора режима, программы
4. Кнопка уменьшения значения
5. Желтый светодиод индикатор сигнализации датчика уровня
6. Красный светодиод индикатор импульсов
7. Зеленый светодиод – импульсы
8. LCD дисплей из 7 сегментов
Также, встроены функции:
• Сигнализация по времени беспрерывного дозирования, с последующим отключением дозирующих насосов
• Задержка дозирования при включении станции
• Сигнализация и отключение станции по датчикам потока или уровня реагента в канистрах
• Настройка аварийной сигнализации по предельным концентрациям хим. реагентов рН/Cl (MIN/MAX уровни)
• Режимы дозирования: постоянный “ON/OFF” и пропорциональный “PROP”
• Установка гистерезиса
• Станция дозирования управляется по датчику потока жидкости (входит в комплект), при отсутствии потока система переходит в режим ожидания «STAND BY», с последующей индикацией на ЖК дисплеях насосов.
Входы/выходы:
Входы pH/RX- разъемы BNC, входное сопротивление > 10^12 Ω
Вход Cl – 4-х контактный разъём
2 входа “LEV” для датчика уровня SPDT контакт 5 V / 5 mA
Вход “FLOW” датчика потока (SPDT контакт 5 V / 5 mA)
Выход 4-20 mA
Релейный выход ON/OFF для аварийной сигнализации
Материалы головки насоса Etatron DLX PH-RX-CL/MB 5-7 (арт. PLX27038V8):
Мембрана-диафрагма: Тефлон
Корпус головки: Полипропилен, по запросу: ПВХ, н/ст 316, Тефлон, PVDF
Ниппели: Полипропилен
Фильтр: Полипропилен
Клапан впрыска: Полипропилен
Шланг забора реагента: Гибкий ПВХ
Шланг впрыска реагента: Полиэтилен
Клапана головки: Витон (по запросу: дютрал, нитрил, силикон) с шариками из боросиликатного стекла (по запросу: н/ст 316)
Прокладки: Витон, по запросу дютрал, нитрил, силикон и Тефлон только для шаровых клапанов
Технические характеристики автоматической станции обработки воды Etatron Pool Guard 3 PH/Cl (SCL):
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | Вольт | 220 |
| Разрешение дисплея | пикселы | |
| Проток анализируемой воды | л/ч | 40-60 |
| Давление анализируемой воды, макс | бар | 5 |
| Трубки входа и выхода из ячейки, подключение | мм | ниппель 1/2” на шланг 10×14 |
| Подсоединение трубок насосов | мм | 4х6 |
| Производительность насоса при давлении 7-2 бар | л/ч | 5-8 |
| Максимальная высота забора реагента | метры | 2 |
| Производительность насоса за импульс, ход 1 мм | мл | 0,69 |
| Максимальное количество импульсов насоса | имп/мин | 120 |
| Вход датчика Cl 0-20 ppm, FOC/FIC | есть | |
| Вход датчика pH | есть | |
| Вход датчика Redox | есть | |
| Вход датчика температуры °C | есть | |
| Вход датчика потока | есть | |
| Диапазон измерений уровня рН, точность 0,01 | рН | 0-14 |
| Диапазон измерений уровня хлора, точность ±0.01 мг/дм3 | ppm | 0-2 (мг/л) |
| Диапазон измерений температуры воды Т° (точность 0.5 °C) | °C | 0-100 |
| Диапазон измерений датчика потока | Гц | 1-1500 |
| Тип разъёма датчика pH/RX | BNC | |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | – | стационарное/дистанционное |
| Класс защиты | IP | IP65 |
| Температура окружающего воздуха | °C | 5÷40 |
| Температура протока ячейки, макс | °C | 60 |
| Влажность окружающего воздуха, не более | % | 80 |
| Размеры станции | мм | L450хH600хW160 |
| Габариты упаковки | мм | 770х500х250 |
| Вес станции | кг | 12 |
